Endoskope

Endoskope für die Industrie

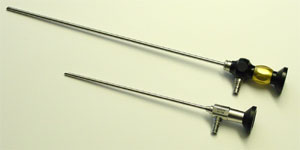

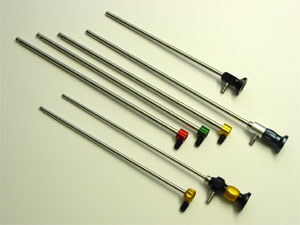

Starre Endoskope

Für führen Endoskope für die unterschiedlichsten Einsätze.

Es stehen folgende Durchmesser zur Verfügung:
1.0 mm, 1.9 mm, 2.7 mm, 4.0 mm, 8.0 mm, 14.0 mm

Standardlängen in Abhängikeit der Durchmesser:
Von 60 mm- bis 1250 mm.

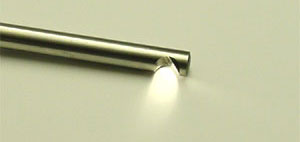

Spiegelrohre

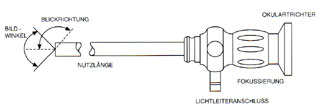

Auch hier stehen unterschiedliche Blickrichtungen und Bildwinkel zur Verfügung.

Da es eine große Anzahl von Variationsmöglichkeiten gibt, fragen Sie uns einfach.
Nennen Sie uns Ihre Wünsche und Anforderung. Sollten wir aus unserem Standardprogramm Ihre Wünsche nicht erfüllen können, haben wir immer noch die Möglichkeit der kundenspezifischen Variante.

Starre Endoskope, technische Daten

Durchmesser	Länge	Blickrichtung	Bildwinkel
1.0 mm	60 mm	0^o	40^o/70^o
1.9 mm	70 mm	30^o/70^o/90^o	40^o/70^o
	110 mm	110^o	40^o/70^o
	150 mm	0^o	40^o/70^o
	240 mm	30^o/70^o/90^o	40^o/70^o
2.7 mm	110 mm	0^o	40^o/70^o/90^o
	110 mm	30^o	90^o
	175 mm	0^o	40^o/70^o/90^o
	175 mm	30^o	90^o
	250 mm	0^o	40^o/70^o/90^o
	250 mm	30^o	90^o

Durchmesser	Länge	Blickrichtung	Bildwinkel
4 / 6 mm	170 mm	0^o	10^o/40^o/90^o
	170 mm	30^o/70^o/90^o	60^o/90^o
	170 mm	110^o	60^o
	290 mm	0^o	10^o/40^o/90^o
	290 mm	30^o/70^o/90^o	60^o/90^o
	290 mm	110^o	60^o
	420 mm	0^o	10^o/40^o/90^o
	420 mm	30^o/70^o/90^o	60^o/90^o
	420 mm	110^o	60^o

Durchmesser	Länge	Blickrichtung	Bildwinkel
8 / 10 mm	170 mm	0^o	10^o/40^o/100^o
	170 mm	30^o/45^o/90^o	60^o/90^o
	170 mm	110^o	60^o
	330 mm	0^o	10^o/40^o/100^o
	330 mm	30^o/45^o/90^o	60^o/90^o
	330 mm	110^o	60^o
	450 mm	0^o	10^o/40^o/100^o
	450 mm	30^o/45^o/90^o	60^o/90^o
	450 mm	110^o	60^o
	780 mm	0^o	10^o/40^o/100^o
	780 mm	30^o/45^o/90^o	60^o/90^o
	780 mm	110^o	60^o
	1030 mm	0^o	10^o/40^o/100^o
	1030 mm	30^o/45^o/90^o	60^o/90^o
	1030 mm	110^o	60^o

Durchmesser	Länge	Blickrichtung	Bildwinkel
14 mm	230 mm	0^o	10^o/40^o/90^o
	230 mm	30^o/45^o/90^o	70^o
	230 mm	110^o	60^o
	780 mm	0^o	10^o/40^o/90^o
	780 mm	45^o/90^o	70^o
	780 mm	110^o	70^o
	1250 mm	0^o	10^o/40^o/90^o
	1250 mm	45^o/90^o	70^o
	1250 mm	110^o	70^o

Flexible Endoskope

Es stehen folgende Durchmesser zur Verfügung:
0.65 mm, 1.0mm, 1.8 mm, 2.7 mm.

Standardlängen von 250 mm bis 1500 mm je nach Durchmesser.

Auch hier stehen unterschiedliche Blickrichtungen und Bildwinkel zur Verfügung.

Fexible Endoskope, technische Daten

Durchmesser	Länge	Blickrichtung	Bildwinkel
0.65 mm	250 mm	0^o	70^o
	500 mm	0^o	70^o
1.0 mm	250 mm	0^o	70^o
	500 mm	0^o	70^o
1.8 mm	250 mm	0^o	40^o/70^o
	500 mm	0^o	45^o/90^o
	1000 mm	0^o	45^o/90^o
2.7 mm	500 mm	0^o	40^o/70^o
	1000 mm	0^o	40^o/70^o
	1500 mm	0^o	40^o/70^o
2.7 mm	500 mm	30^o	70^o
	1000 mm	30^o	70^o
	1500 mm	30^o	70^o
